Термомасляные установки ЯРОМАКС с электронагревателями или с топочными котлами ВОТ. Масла-теплоносители ЯРОТЕРМ.


Комплекты ответных фланцев PN16/25/40 по DIN EN 1514-1 и DIN EN 1092 для фланцевых соединений с гладкой поверхностью фланца (форма A/B), поверхностью шип-паз (форма C/D) или поверхностью выступ-впадина (форма E/F) в термомасляных установках с рабочей температурой до 450°C

заказать

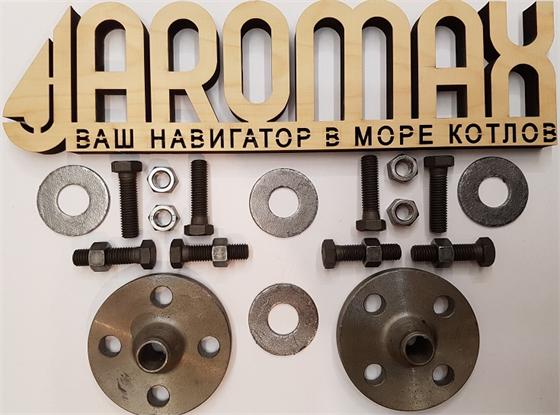

Для фланцевых соединений в маслосистемах с рабочей температурой до 450°C предлагаем ответные фланцы в комплекте с креплениями и уплотнениями. В каждый монтажный набор КОФ входят ответные фланцы из ковкой стали марки P250GH (C22.8 / 2939) по DIN 2633 с гладкой поверхностью (форма A/B), поверхностью шип-паз с подкладным кольцом (форма C/D) или поверхностью выступ-впадина (форма E/F), межфланцевые металлографитовые прокладки по DIN 2960 (из расчета на давление PN16, PN25 или PN40), а также шестигранные болты из оцинкованной стали (класс прочности 5.6) по DIN 933 и гайки из оцинкованной стали (класс прочности 5.2) по ISO 4032 в количестве, соответствующем типоразмеру фланцев.

Исполнение фланцев регламентирует ГОСТ 12815-80. Оно зависит от рабочего давления, на которое рассчитан фланец или фланцевое соединение. При этом форма A/B соответствует исполнению 1 по ГОСТ 12815-80, форма C/D - исполнению 2/3, форма E/F - исполнению 4/5.

Точные параметры всех типоразмеров фланцев в зависимости от номинального давления представлены в ГОСТ 12820-80. Основные размеры фланцев PN16/25/40 для высокотемпературных маслосистем от DN10 до DN500 варьируются в следующих диапазонах:

  • диаметр внутреннего отверстия: от 10 до 508 мм
  • наружный диаметр: от 90 до 755 мм
  • наибольшая толщина: от 14 до 52 мм
  • номинальная масса: от 0.5 до 57 кг

В связи с переходом многих российских предприятий на оборудование, изготовленное по евростандартам, рекомендуем переходные фланцы, в которых присоединительная поверхность изготавливается по европейскому стандарту, а воротниковая (юбочная) часть - по ГОСТ (под российский размер трубопроводов).

Актуальный прайслист

При заказе указывайте номинальное давление арматуры или трубопровода!

КОФ для фланцевых соединений
с гладкой поверхностью фланца (здесь на PN16)

Цена за шт., руб.
без учета НДС

  • DN15 / 4М12*45 (общий вес 1,80 кг)

1330

  • DN20 / 4М12*50 (общий вес 2,40 кг)

1700

  • DN25 / 4М12*50 (общий вес 2,75 кг)

1850

  • DN32 / 4М16*55 (общий вес 4,46 кг)

2670

  • DN40 / 4М16*55 (общий вес 4,81 кг)

2940

  • DN50 / 4М16*60 (общий вес 6,12 кг)

3680

  • DN65 / 4М16*60 (общий вес 7,21 кг)

4380

  • DN80 / 8М16*65 (общий вес 10,31 кг)

6400

  • DN100 / 8М16*65 (общий вес 11,83 кг)

7220

  • DN125 / 8М16*70 (общий вес 15,38 кг)

8820

  • DN150 / 8М20*80 (общий вес 20,62 кг)

11760

  • DN200 / 12М20*80 (общий вес 29,68 кг)

17680

  • DN250 / 12М24*90 (общий вес 44,11 кг)

28190

  • DN300 / 12М24*90 (общий вес 56,91 кг)

35620

Информация дилерам:
При заказе свыше указанного количества возможны значительные скидки.

Цены указаны в рублях, без учета НДС и доставки до покупателя.

Отгрузка осуществляется, как правило, на следующий день после предоплаты.

Предложение действует до 31.12.2016 г.
