Термомасляные установки ЯРОМАКС с электронагревателями или с топочными котлами ВОТ. Масла-теплоносители ЯРОТЕРМ.


Циркуляционные насосные группы на базе центробежных электронасосов ALLWEILER Allheat NTT или KSB Etanorm SYT ETNY консольного типа

запросить

Для перекачивания высокотемпературных органических теплоносителей (термомасел) в установках с рабочей температурой от -30°C до 350°C и рабочим давлением до 16 бар предлагаем циркуляционные насосные группы на базе широко распространенных и стандартизованных электронасосов ALLWEILER или KSB (Германия). По желанию заказчика и за дополнительную плату насосная группа может быть построена на базе оборудования SPECK, STERLING SIHI, DICKOW (Германия).

Объем поставки насосной группы

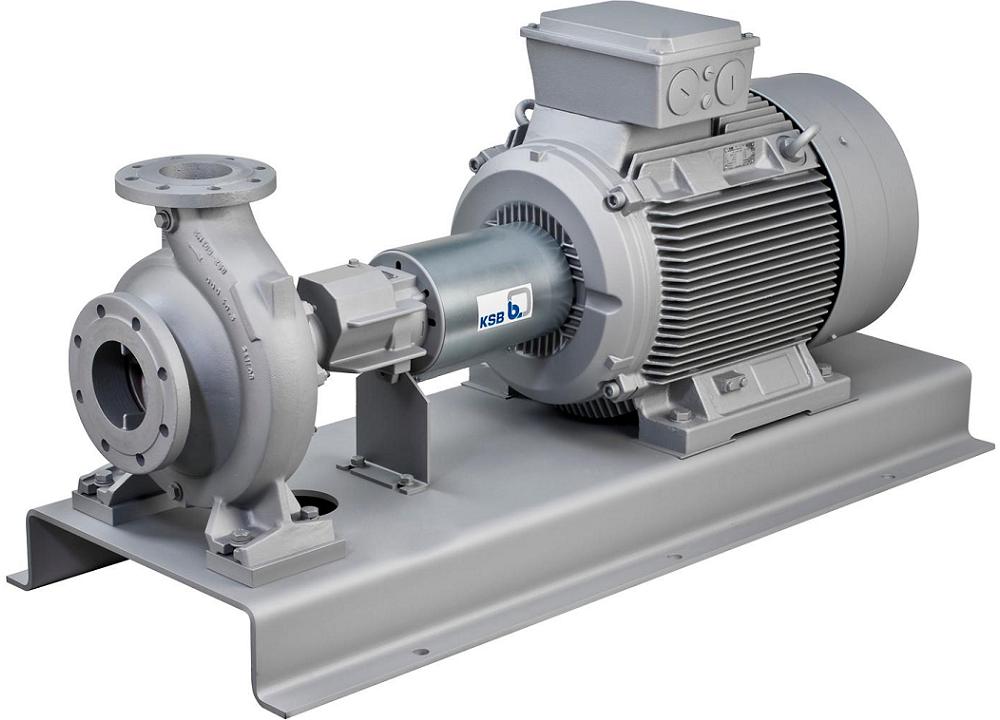

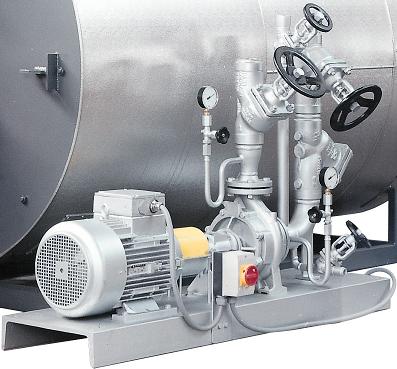

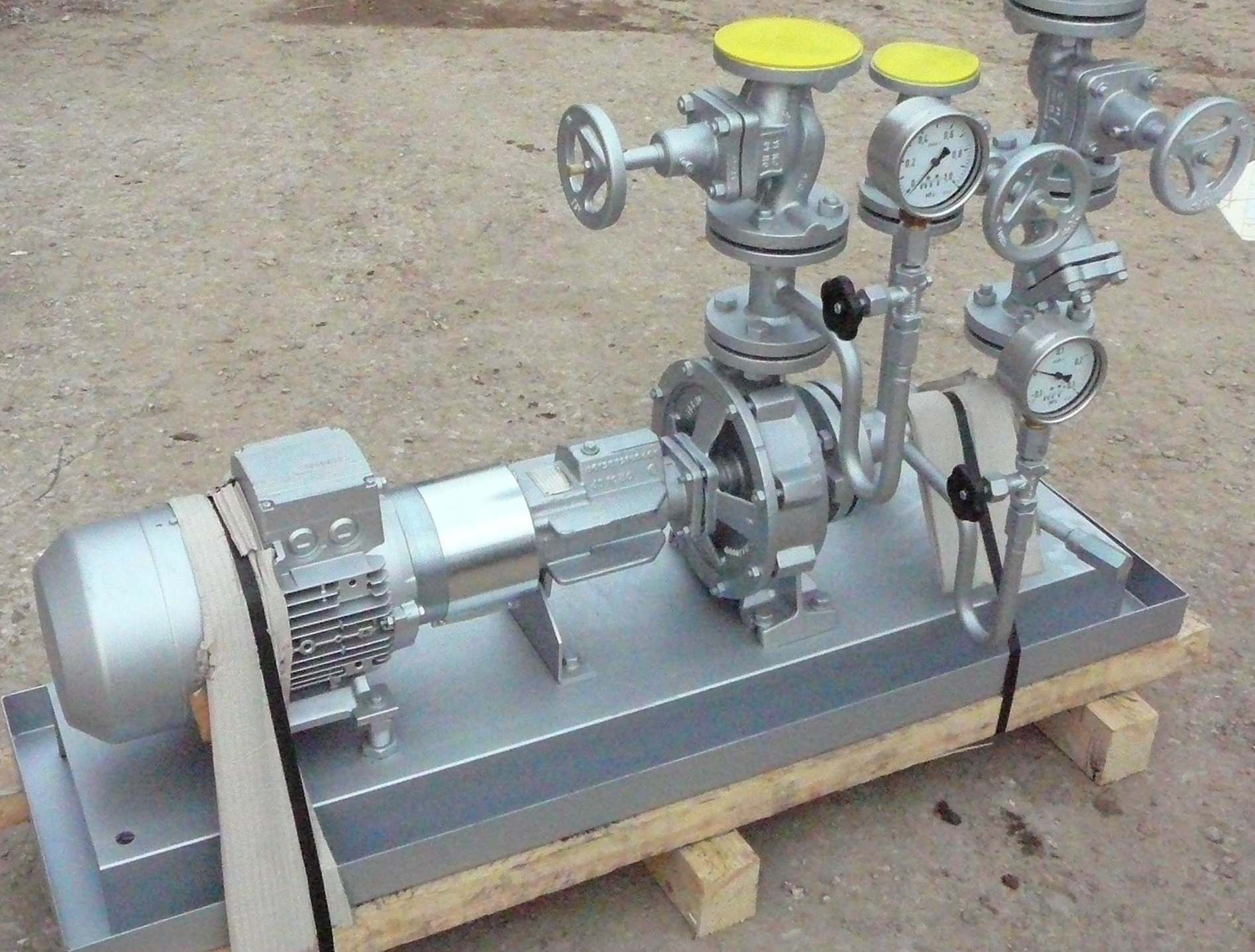

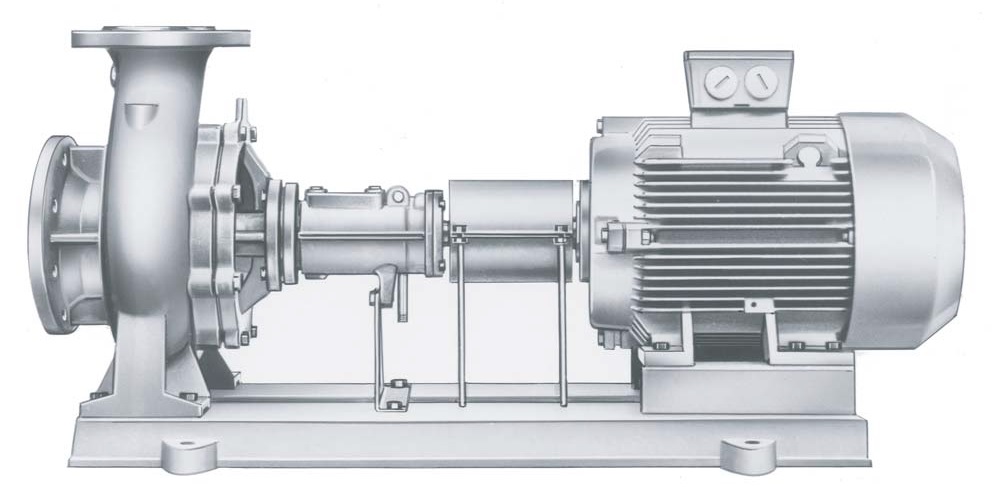

В комплект поставки входит: центробежный электронасосный агрегат ALLWEILER серии Allheat NTT или KSB серии Etanorm SYT ETNY консольной конструкции с двух- или четырехполюсным трехфазным двигателем SVENDHOYER или SIEMENS, соединительной муфтой ROTEX или FLENDER, защитой муфты и опорной плитой и все необходимые принадлежности, в т.ч. фланцевая арматура ARI, KSB или GESTRA (два запорных клапана, грязеуловитель, сливной вентиль, опция: межфланцевый обратный клапан, опция: выпарной клапан) с ответными фланцами, креплениями и металлографитовыми прокладками, фиттинги с трубными коленами, переходами и отводами, а также контрольно-измерительные приборы (манометры WIKA с глицериновым наполнением в комплекте с запорным краном, сифоном и шестигранной муфтой, опция: стрелочный термометр JUMO с защитной гильзой). Все комплектующие изделия соответствуют правилам устройства и безопасной эксплуатации термомасляных установок DIN 4754.

Насосная группа может иметь горизонтальную, вертикальную или смешанную компоновку подводящего и отводящего трубопроводов и учитывать индивидуальные особенности термомасляной установки заказчика.

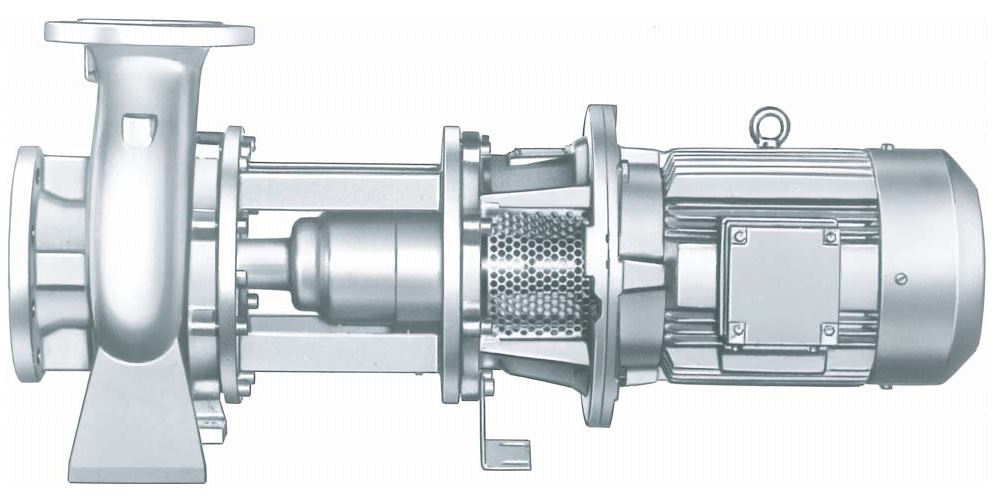

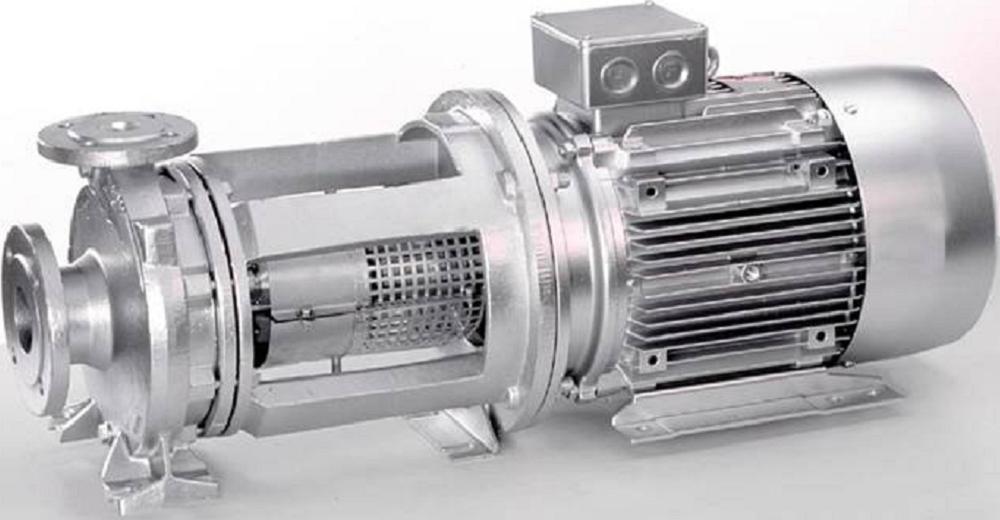

Альтернативно можем предложить насосные группы на базе моноблочных электронасосов ALLWEILER серии Allheat NBT или KSB серии Etabloc SYT ETBY.

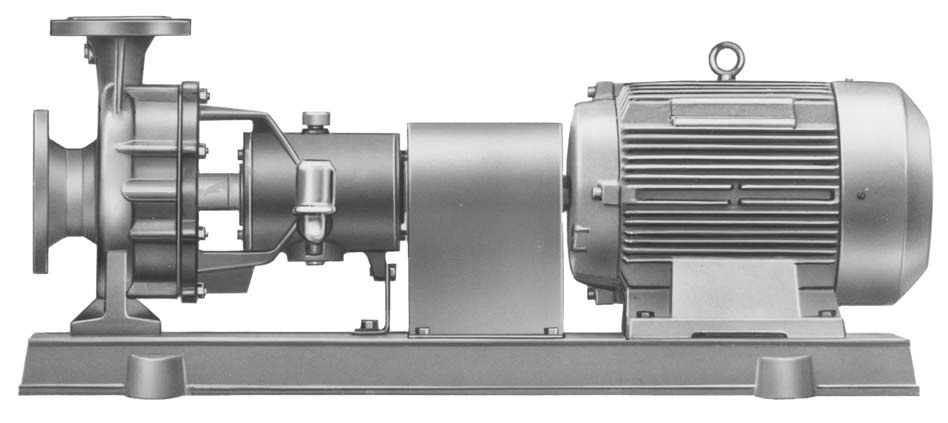

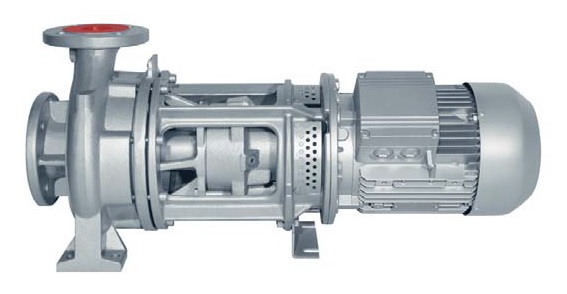

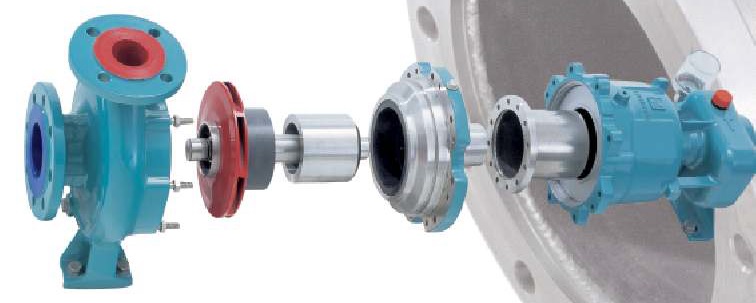

Для перекачивания синтетического масла-теплоносителя (например, MARLOTHERM типов SH, LH, XC, XD) в монофлюидных (в т.ч. парожидкостных) установках или в маслосистемах с рабочей температурой до 400°C и рабочим давлением до 25 бар рекомендуем специальные насосы ALLWEILER серии Allheat NTWH / CTWH и ALLWEILER серии Allheat NBWH / CBWH с механическим уплотнением вала, герметичные насосы ALLWEILER серии Allmag с электромагнитной муфтой или химические насосы ALLWEILER серии Allchem (перечисленные насосы могут иметь консольную или моноблочную конструкцию). О специальных термомасляных насосах KSB серий HPK, Etamagno, Secochem можно узнать подробнее на других страницах нашего сайта.

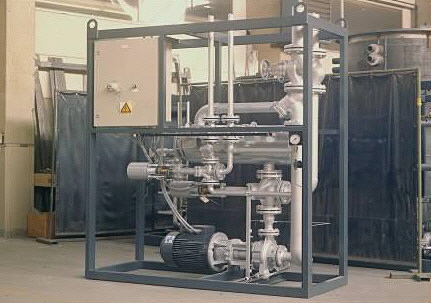

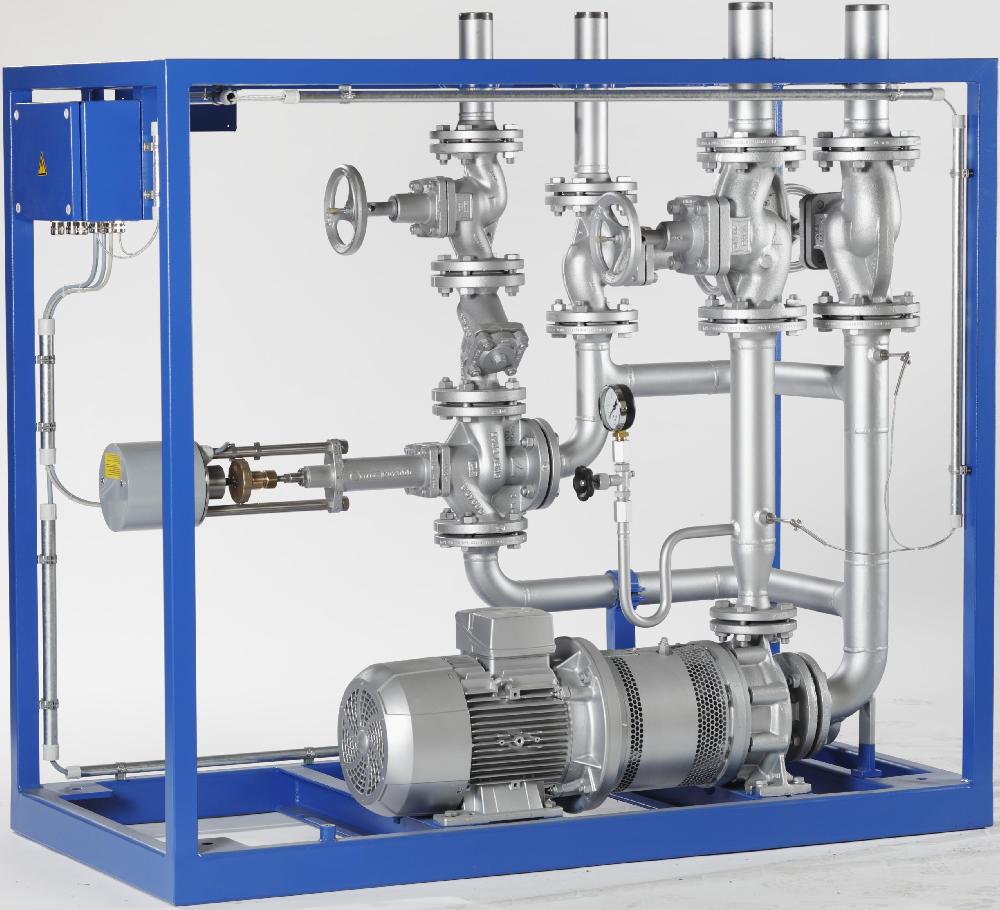

Насосная группа может быть дополнена терморегулирующим оборудованием с электропневматическим или электрическим сервоприводом и/или охлаждающим теплообменником (тогда она становится термостатом, темпером или полноценным вторичным контуром), а вместо арматуры фланцевой насосная группа может быть обвязана арматурой приварной. Также доступны разнообразные опции: устройство предупреждения об утечках, стальной поддон для приёма капель термомасла, резинометаллические виброгасители и т.д.

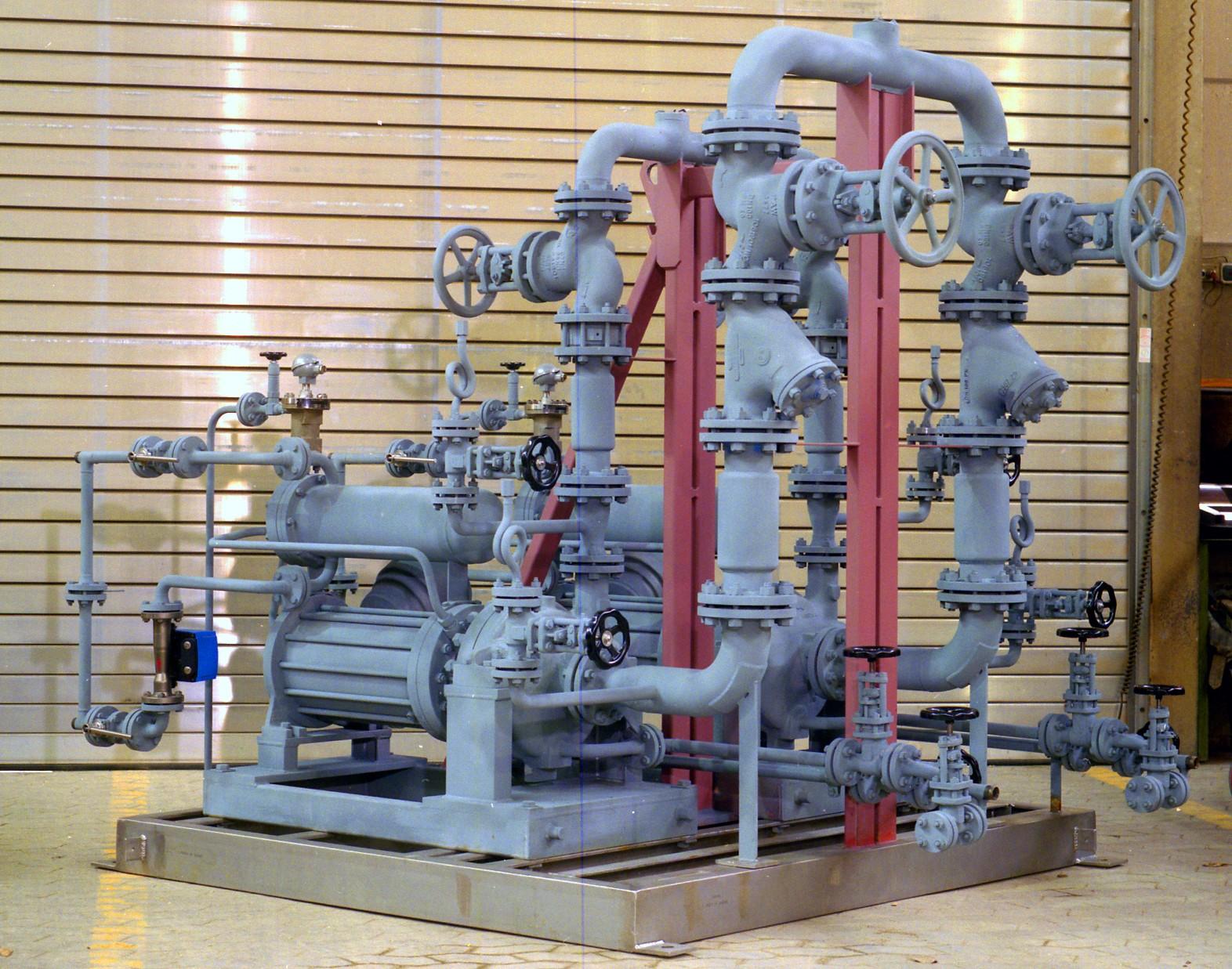

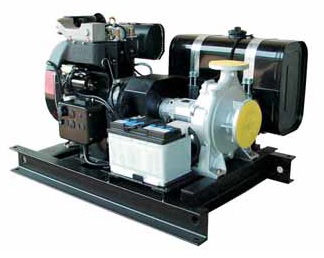

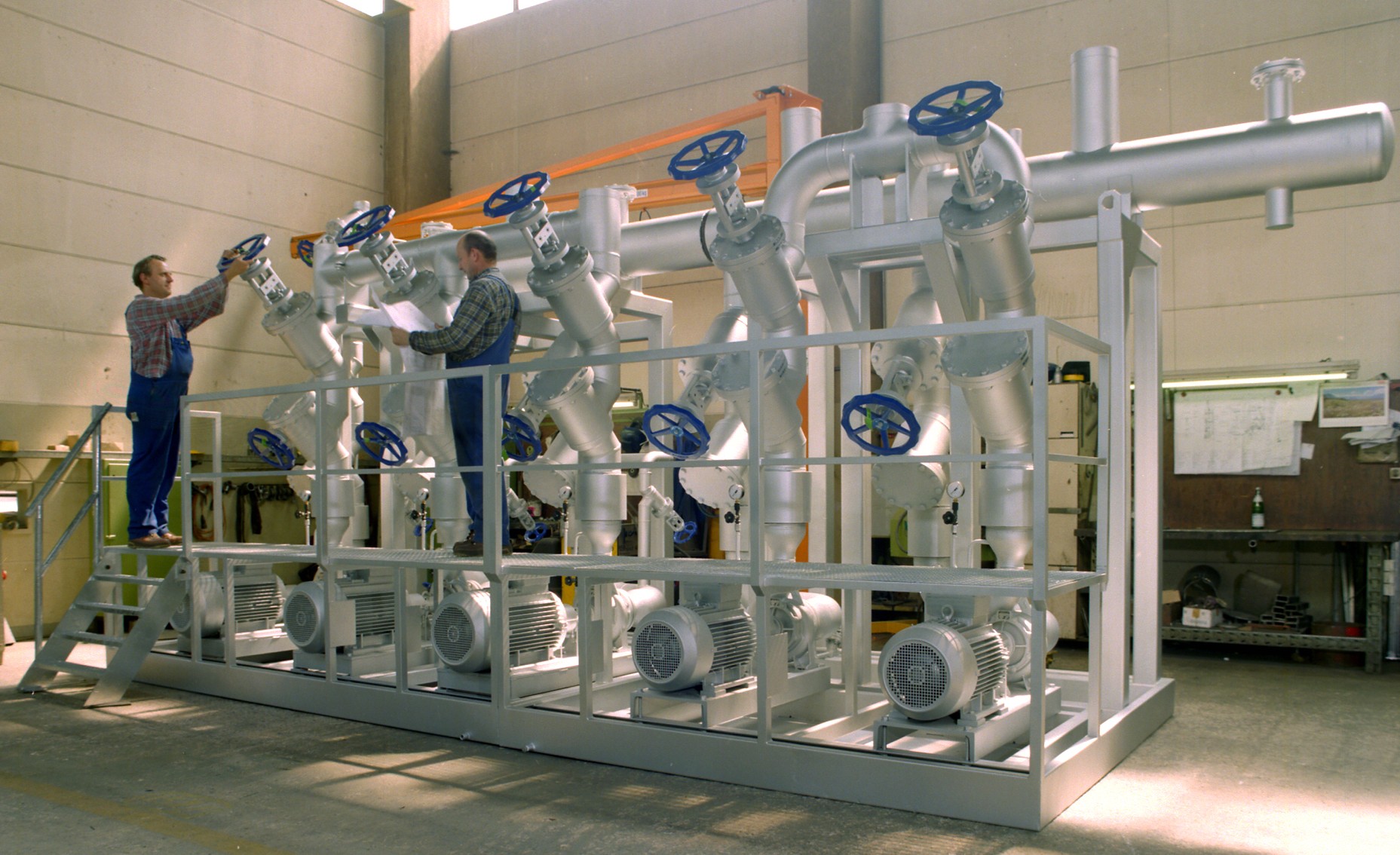

Под заказ можем поставить циркуляционную насосную группу на базе не одного, а нескольких насосов, в т.ч. с дизельным двигателем HATZ вместо электрического, и предусмотреть сильфонные компенсаторы тепловых расширений и даже площадку обслуживания.

За дополнительную плату предлагаем средства автоматизации циркуляционных насосных групп, например: электроконтактный дифференциальный манометр для контроля за состоянием грязеуловителя, звуковую сигнализацию засорения фильтра и утечки термомасла, сервисный выключатель-разъединитель для обесточивания установки на время её обслуживания, частотный преобразователь для регулирования числа оборотов двигателя, локальный электрический щит управления с контроллером и др. Всё электрическое оборудование насосной группы может иметь взрывозащищённое исполнение.

И наоборот, можем предложить оборудование в удешевлённом исполнении или в усечённой комплектации: в виде насосного агрегата с двигателем и даже в виде насоса без приводной группы (с открытым валом).

Актуальный прайслист

В целях снижения стоимости представляем прайслист на оборудование циркуляционной насосной группы в разобранном виде.

В таблице приведены номинальные эксплуатационные характеристики из расчёта на оптимальный КПД двигателя, пониженное энергопотребление и запас по производительности не менее 15%. При отклонении указанных номинальных значений от Ваших исходных условий будет произведён перерасчёт оптимальной рабочей точки и подобрано соответствующее оборудование. После подписания договора поставки заказчику будут предоставлены подробные технические данные.

Насосная группа на базе центробежного электронасоса
ALLWEILER Allheat NTT или KSB Etanorm SYT ETNY консольного типа

Цена за шт., евро
без учета НДС

  • Расчетная производительность 4 м3/ч, напор 25 м ж.ст.,
    энергопотребление 0.55 кВт, трубопроводная арматура DN32/PN16
2.762,00 €
  • Расчетная производительность 6 м3/ч, напор 28 м ж.ст.,
    энергопотребление 0.95 кВт, трубопроводная арматура DN40/PN16

2.815,00 €

  • Расчетная производительность 8 м3/ч, напор 30 м ж.ст.,
    энергопотребление 1.15 кВт, трубопроводная арматура DN50/PN16

2.980,00 €

  • Расчетная производительность 16 м3/ч, напор 28 м ж.ст.,
    энергопотребление 1.80 кВт, трубопроводная арматура DN50/PN16
3.170,00 €
  • Расчетная производительность 29 м3/ч, напор 28 м ж.ст.,
    энергопотребление 2.50 кВт, трубопроводная арматура DN65/PN16

3.397,00 €

  • Расчетная производительность 48 м3/ч, напор 31 м ж.ст.,
    энергопотребление 3.90 кВт, трубопроводная арматура DN80/PN16
3.950,00 €
  • Расчетная производительность 74 м3/ч, напор 52 м ж.ст.,
    энергопотребление 10.20 кВт, трубопроводная арматура DN100/PN16

5.006,00 €

  • Расчетная производительность 109 м3/ч, напор 50 м ж.ст.,
    энергопотребление 13.35 кВт, трубопроводная арматура DN125/PN16
5.991,00 €
  • Расчетная производительность 184 м3/ч, напор 49 м ж.ст.,
    энергопотребление 20.80 кВт, трубопроводная арматура DN150/PN16
7.631,00 €
  • Расчетная производительность 288 м3/ч, напор 47 м ж.ст.,
    энергопотребление 31.75 кВт, трубопроводная арматура DN200/PN16
11.976,00 €
  • Расчетная производительность 480 м3/ч, напор 40 м ж.ст.,
    энергопотребление 59.60 кВт, трубопроводная арматура DN200/PN16
16.457,00 €
  • Расчетная производительность 560 м3/ч, напор 35 м ж.ст.,
    энергопотребление 78.00 кВт, трубопроводная арматура DN200/PN16

21.244,00 €



Цены указаны на растаможенный товар в евро, без учета НДС и доставки до покупателя
(например, допцена за доставку из Германии до покупателя, находящегося в Москве - около 400,00 евро).

Оплата производится в рублях по курсу ЦБ РФ на день платежа.

Поставки осуществляются из Германии под заказ (срок поставки 10-12 недель).
При оказии возможен более короткий срок поставки. Условия оплаты: по договоренности.

Предложение действует до 31.03.2017 г.
